Mi a megoldás arra, hogy megfizethető árú, stabil fülmonitor rendszert tudj használni?

A legtöbb színpadi monitorrendszer kis amatőr zenekaroknak megfizethetetlen. Egy megfelelő minőségű fülmonitor rendszer a Muzikernél több százezer Ft-ba is kerülhet.

Olcsó fülmonitor rendszer

A megoldás a StageWave fülmonitor rendszer (Stagewave Monitoring System), amely talán sokkal olcsóbb, de hasonló minőséget nyújt, mint a nagy professzionális rendszerek.

Mi kell a rendszerhez?

• Digitális keverő USB kimenettel, amin a különböző jelforrások kimennek. (Muzikerben 130 eFt-tól lehet ilyen keverőt kapni)
• Egy elég erős PC - Laptop / MAC - Legalább 7. gen Intel i5 processzorral, sok memória, lehetőség szerint Gigabites Ethernet hálózati csatlakozással
• Egy Gigabites Wifi router MU-MIMO 4x4-es, wifi 6 szabvánnyal
• Minden zenésznek egy Androidos vagy iPhone-os telefon.
• Minden zenésznek megfelelő kényelmes fülhallgató vagy fejhallgató! A gyáriak nem feltétlenül lesznek alkalmasak, mert a külső zajok lehet, hogy bejönnek.

Egy kis magyarázat - a jel útja

• A digitális keverőt beállítod úgy, hogy minden hangszer adatai menjenek ki az USB kimeneten.

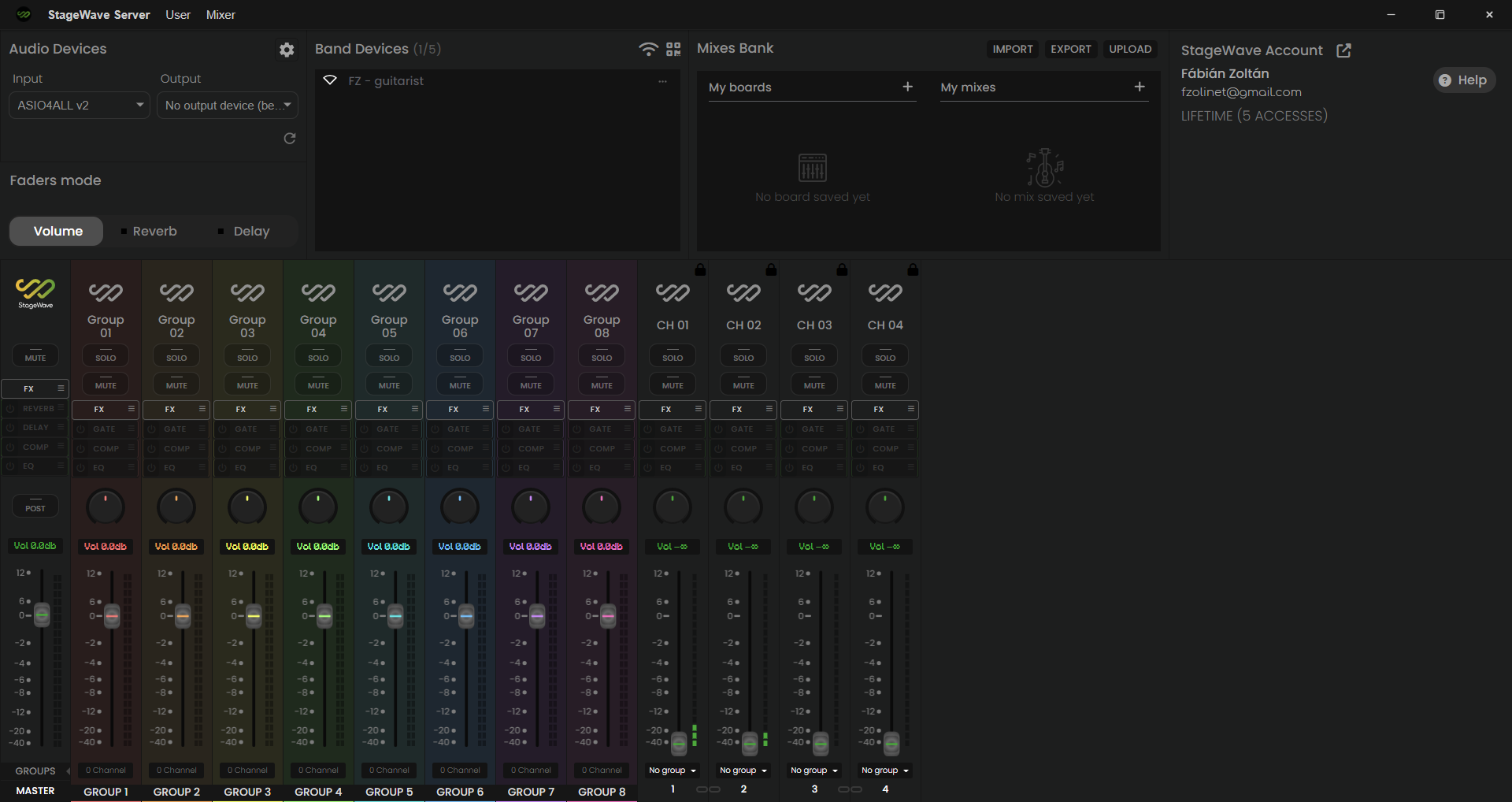

• A PC-n telepíteni kell a keverő megfelelő ASIO driverét és azon keresztül bemegy a jel. Ezt fel lehet venni egy DAW segítségével, illetve a StageWave szerver szoftvert be kell állítani, hogy vegye a jeleket.
• A szerver szoftvert a mobiltelefonok meghívják az ethernet + WIFI hálózaton keresztül és a saját hangkimenetükön megjelenik a fülesben a monitor jel.

Beállítások

• Keverő: A keverőnél azokat a csatornákat, amelyeket ki akarunk hangosítani ki kell küldeni az USB-re. Ez a keverő típusától függ. Ha a keverő olyan, akkor annak a beállításai is mehetnek a routeren keresztül!

• PC / MAC ( egyszer kell beállítani, ha mindig ugyanazt használjuk)
  • Telepíteni kell a keverő ASIO driverét. A Windows saját általános ASIO drivere nem jó!
  • Csatlakoztatni kell a PC-t a Routerhez Gigabites Ethernet hálózaton vagy 5GHz-es WIFI-n keresztül. Érdemes a PC-ben fix IP címet beállítani, de lehet DHCP által kiosztott is.
  • Ha van a gépen tűzfal (legyen!), akkor a C:\Program Files\StageWave Server\StageWave.server.exe alkal-mazásnak a tűzfalon be kell állítani a ki/be forgalom engedélyezését vagy kikapcsolni a tűzfalat.
  • Az alkalmazás elindításakor be kell jelentkezni a StageWave internetes szerverére, mert onnan veszi le a kliensek számát. Ehhez a routeren kell egedélyezni az internet hozzáférést, de alkalmasint a StageWave Pc-n Mobil interneten keresztül is megoldható az internet hozzáférés. Nem túl nagy az adatforgalom, tehát ez is lehet.

  •
• Az alapértelmezett hangkártyát ki kell kapcsolni és általában semmi olyan szoftver ne fusson, amely lassíthatja a gép működését. Amikor a hangrendszert belövi a hangmérnök, akkor persze használhatja ugyanazt a PC-t és akár másik Ethernet kábelen keresztül meghajtható a keverő. A monitor funkció használata során azért ki kell próbálni az eszközöket, hogy a hálózat bírja-e.

• Router ( egyszer kell beállítani, ha mindig ugyanazt használjuk)
  • Miután a StageWave szerver elindult és lekérte a usereket, utána le kell csatlakoztatni az internetről
  • Az egyszerűség kedvéért általában a routeren érdemes mindent alapértelmezetten hagyni, kivéve
    • Az adminisztrációs felülethez való hozzáférés jelszavát módosítani kell
    • A router által szolgáltatott WIFI-nek legyen speciális neve, ( mondjuk a zenekar neve HH és a jelszó valami, amit mindenki könnyen megjegyez) és akár legyen eldugva általában miután minden telefon egyszer már csatlakozott rá és felismerik.
    • Tűzfalat a WAN felől
    • A DHCP beállítás legyen sztenderd, de beállíthatunk egy 10.16.x.x-et is.
  • 5 GHz-re állítani a hálózati szórást, 2,1 GHz ne legyen, ha nem muszáj
  • Wifi 6-ot beállítani
  • Győződj meg, hogy MU-MIMO működik. Ha nem, akkor állítani kell.

• Telefonok (minden telefont érdemes egyszer jól beállítani)
  • Töltsd le a Google Play-ből (Android) vagy a Play áruházból ( iOS ) a Stagewave kliens alkalmazást és telepítsd fel.
  • Kapcsold ki a Bluetooth-t a beállításokban.
  • Kapcsold be a repülőgép üzemmódot.
  • Kapcsold ki a Location (Helymeghatározás) szolgáltatást
  • Kapcsolt be a Wifi-t.
  • Ismertesd fel a beállított monitor hálózatot a telefonon és a megadott jelszóval lépj fel rá.
  • Indítsd el a StageWave kliens alkalmazást. A Telefon automatikusan kapcsolódik a szerverhez.
  • Megfelelő fülhallgató vagy fejhallgató. A környezeti zajokat annyira szűrje ki, hogy a zene belülről hallható legyen.

Problémaelhárítás

https://help.stagewave.io/en/troubleshooting/quick-diagnostic-common-issues

• Az egyik telefonon halk a zene a fülhallgatóban.
  • A kliensen van egy "Volume Booster" kapcsoló, ami felhangosítja kb 3-6 dB-lel a hangot.
  • A szerveren az egyes hangforrások hangerejét és a kliensen a kevert zene hangerejét megfelelő szintre kell állítani.
• Szakadozik a hang egy telefonon, de a többin jó
  • Nem kapcsoltad ki a bluetooth-t vagy a helymeghatározás (Location) szolgáltatást.
  • A háttérben futó alkalmazások kommunikálnak az internettel - kapcsold repülő üzemmódba.
  • Nem 5 GHZ-en kapcsolódsz a WIFI-hez
  • Nagyon eltávolodtál a routertől, takarásban vagy. Úgy helyezkedj, hogy láss rá a routerre és ne legyél túl messze.
  • kb. 30 méternél messzebb mentél. Menj közelebb a routerhez.
• Szakadozik a hang az összes telefonon
  • A rendszer sebességével van baj, ezért
    • A PC-n StageWave szerveren csökkentsd az ASIO driver bitmélységét 48000 Hz => 44100 Hz-re.
    •  Növeld a puffer hosszát 512 byte-ra legalább.
  • Ellenőrizd, hogy elég erős-e a PC (processzor i5 vagy hasonló)
  • A PC-n ne fusson semmiféle rendszerfrissítés, böngészés, háttérben futó alkalmazás, Office, stb...
  • Ha fel akarod venni a keverőről a koncertet, akkor indítsd el a felvételt és hagyd úgy, ne nyúlj hozzá.
  • Ellenőrizd, hogy a router 1 GB-en kommunikál-e a PC-vel
  • Ellenőrizd, hogy a router 5GHz-en szórja a hálózatot.
  • Ellenőrizd, hogy a környéken van-e más hálózat 5 GHz-en. Lehet, hogy a routeren a csatornákat jobban el kell osztani. A kliens szoftverben van egy hálózati ellenőrző funkció, amivel lehet ellenőrizni a működését.
  • Nincsen jó helyen a router, a zenészek távol vannak tőle, rá kell látniuk a routerre. Ha más nem megy, akkor tedd a routert a színpad közelébe és mivel az Ethernet kábel maximális hossza 100 méter lehet, ezért a számítógéptől a routerig használj egy legalább CAT-6-os vagy CAT-7-es Ethernet kábelt.
• Késlekedik a hang
  • Ha az ajánlott paramétereket betartod, akkor a hang 10-15 ms-ot késik, vagyis 1 század másodpercet. Ez a legtöbb hangszernél az énekhangot is beleértve nem probléma.
  • Ha zavaró a késés, akkor a StageWave szerver számítógépen a driver frekvenciáját 48 000 Hz-ről 44 100 Hz-re és a puffert is lehet csökkenteni.
• Robot-szerű hangzás a kliensekben
  • Windowson előfordul. A Windows ASIO driverében és a StageWave szerver hangbeállításaiban ugyanazokat a paramétereket kell használni (pl. 48KHz, 24 bit, puffer 128 minta). A paraméterek állítása után a hangrendszert a StageWave szerverben újra kell indítani.
• Nem szól a monitor.
  • Először a keverő USB kimenetén kell beállítani a a kimenő frekvenciát és mintákat (48 kHz, 24 bit). Utána be kell állítani ugyanezeket a paramétereket a számítógép ASIO driverében, plusz a pufferméretet - ha van ilyen beállítás.. Végül a StageWave szerver programban is ugyanezeket kell beállítani.

Jó tanácsok

• Ez a fülmonitor rendszer nem lesz jó a Wembley nagy színpadán, de bármelyik kocsma, bár, nyitott vagy zárt hely, ahol a keverőhöz képest a számítógépet és a routert közel lehet elhelyezni, és a zenészek is közel állnak jó lehet.
• A számítógépen a koncert előtt legalább egy nappal készítsd fel: telepítsd az ASIO drivert és hangold össze a keverővel.
• A számítógépet ne használd akkumulátorról, mert a legrosszabb pillanatban fog leállni.
• A számítógépet, a routert, és a telefonokat se tedd ki tűző napra. Bármelyik elektronika letilthat!
• A számítógépet, a routert, a telefonokat ne tedd ki esőre, mert rövidzárlat miatt kinyúlhatnak.
• A telefonok legyenek feltöltve és legyen még elég jó az akkumulátor kapacitásuk, hogy egy-másfél órás koncertet kibírjanak.
• A fül / fejhallgatókat vezetékkel csatlakoztasd a telefonhoz, mert a bluetooth ki van kapcsolva!
• Ha minden be van állítva rendesen, akkor ezt el kell menteni a telefonon / a szerveren.
• Ne az életed legnagyobb lehetőségét jelentő koncerten próbáld ki először! Ha minden be van állítva rendesen, akkor próbákon is használni kell a cuccot.
• Persze minden hangszert be kell küldeni a keverőbe. A hangszereknek nem kell üvölteni a színpadon!

Mit szeretnél hallani a fülmonitorban

• A zenészeknek saját magukat jól kell hallani, a többi hangszerből annyit, hogy a dallamot vagy a ritmust halljad.
• Énekes: Elsősorban a saját hangját hallja, a dobot és a ritmusgitárt. Neki inspiráló lehet, ha zengető vagy visszhang van a hangján.
• Gitárosok: Elsősorban saját magát hallja. Halkabban a többieket.
• Basszusgitáros: A mély hangoknál jó ha érezni is lehet a rezgést. Nem baj, ha a színpadon szól egy basszus alap. Ő a dobot, saját magát kell, hogy jól hallja, a többi hangszert kissé halkabban.

Tapasztalatok

A fenti rendszert beállítottuk és kipróbáltuk egyszer egy próbán. Egyszerre 3 füles - három mobil csatlakozott hozzá.

• 2,1GHz-en is ment a WIFI, mert volt olyan telefon, ami az 5 GHz-et nem bírta.
• A PC is WIFI-n keresztül kapcsolódott a routerhez
• A WIFI router a keverőbe épített router volt. Ezen keresztül lehetett konfigurálni a keverőt és ez szolgálta ki a telefonokat és a PC-t is.
• A keverő usb kimenetén 48000 Hz-en ment ki a jel. A 44100 Hz-et nem tudta a keverő.
• Ha a StageWave szerveren 128 minta puffert állítottam be, akkor éppen érezhető volt a késleltetés, főleg az ének esetén. Nagyobb puffernél a dobütés már kétszer hallatszott. 64 minta méretű pufferrel azonban a késleltetés minimális volt.
• Sajnos ezekkel a beállításokkal néha volt a hangfolyamban dropout, de folytatódott a hangfolyam.
• Ha a telefonon elindult más hangforrás (pl.video vagy mp3 lejátszás), akkor a a StageWave kliens leszakadt a szerverről.
• A próbatermben dob, három gitár, ének hallható volt a teljesen gyári telefonos fülhallgatókban. A dobos "ütötte" a dobokat!
